Площадь застройки, м2 1495,0
Количество этажей 2
Общая площадь здания, м2 2397,3
Площадь первого этажа, м2 1483,5
Площадь второго этажа, м2 913,8
Проект производственного здания по пакетированию макулатуры с административным блоком
Материалы для строительства
Фундаменты – ж/б, столбчатые на естественном основании;
Наружные стены – горизонтальные стеновые панели типа сэндвич;
Покрытие кровли – утепленная по профлисту с покрытием из полимерной мембраны.
Объемно-планировочное решение предусматривает строительство производственного здания с административным блоком . Проектируемое здание - двухэтажное, сложной формы в плане с размерами в крайних осях 30,0 x 55,2 м и высотой 9,700 м.

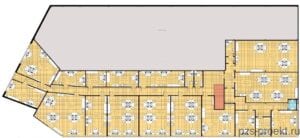

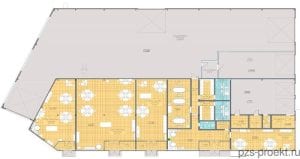

На первом этаже здания большую часть занимают складское помещение и гаражи, также предполагается размещение офисных помещений. Второй этаж полностью отведен под административные помещения.

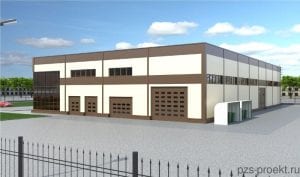

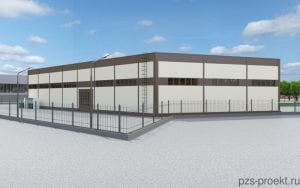

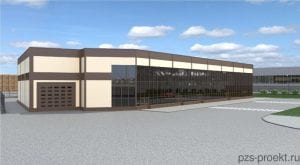

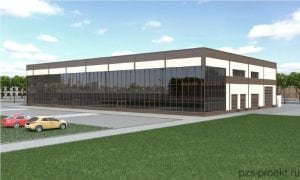

Фасад здания выдержан в контрастных цветах, что придает яркость и оригинальность.
Подъезд грузового транспорта для загрузки складского помещения предусмотрен с северного и восточного фасадов.
В конструктивном исполнении здание представляет собой каркас: металлические колонны , перекрытие по металлическим балкам, покрытие, связи, фахверк – металл. Все соединения металлических изделий выполнены на болтах.
Наша компания на данном объекте выполнила следующий комплекс проектных работ:
В рамках пред-проектной проработки:
- АГО. Архитектурно-градостроительный облик объекта с согласованием в Главархитектуре Московской области.
- Сбор ИРД. Исходно-разрешительная документация с согласованиями со всеми государственными ведомствами.
В части подготовки Проектной документации на основании 87 Постановления Правительства:
- Раздел 1. ПЗ. Пояснительная записка;
- Раздел 2. ПЗУ. Схема планировочной организации земельного участка;
- Раздел 3. АР. Архитектурные решения;
- Раздел 4. КР. Конструктивные и объемно-планировочные решения;
- Раздел 5. Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений:
- ИОС1: Подраздел 1. Система электроснабжения;
Подраздел 2. Система водоснабжения:
- ИОС2.1 Часть 1. Внутреннее водоснабжение;
- ИОС2.2 Часть 2 Наружные сети водоснабжения;
Подраздел 3. Система водоотведения:
- ИОС3.1 Часть 1 Система водоотведения;
- ИОС3.2 Часть 2 Наружное водоотведение;
Подраздел 4. Отопление, вентиляция и кондиционирование воздуха, тепловые сети:
- ИОС4.1 Часть 1 Отопление, вентиляция и кондиционирование воздуха, тепловые сети;
ИОС5 Подраздел 5. Сети связи
- ИОС5.1 Часть 1 Автоматическая пожарная сигнализация и система оповещения и управления эвакуацией
- ИОС6 Подраздел 6. Система газоснабжения;
- ИОС7 Подраздел 7. Технологические решения;
- Раздел 6. ПОС. Проект организации строительства;
- Раздел 8. ООС. Перечень мероприятий по охране окружающей среды;
- Раздел 9. ПБ. Мероприятия по обеспечению пожарной безопасности;
- Раздел 10. ОДИ. Мероприятия по обеспечению доступа инвалидов;
- Раздел 10(1). ЭЭ. Мероприятия по обеспечению соблюдения требований энергетической эффективности и требований оснащенности зданий, строений и сооружений приборами учета используемых энергетических ресурсов;
- Раздел 12. Иная документация:
- БЭС. Книга 1 Требования к обеспечению безопасной эксплуатации объектов капитального строительства.
В части подготовки Рабочей документации:
- АР. Архитектурные решения;
- КЖ. Конструкции железобетонные;
- КМ. Конструкции металлические;
- КМД. Конструкции металлические деталировочные;
- ГП. Генеральный план;
- ОВиК. Отопление, вентиляция и кондиционирование;
- ВК. Водоснабжение и канализация.
Реализация объекта выполнена в 2018-2020 годы.
