Площадь застройки, м2
|
195,9
|
|
Количество этажей
|
3
|
|
Общая площадь здания, м2
|
348,5
|
|
Площадь первого этажа, м2
|
121,9
|
|
Площадь второго этажа, м2
|
113,8
|
|
Площадь мансардного этажа, м2
|
113,8
|
Материалы для строительства
Фундаменты – ж/б, монолитные;
Наружные стены – кирпичные;
Перекрытие этажей – монолитное железобетонное;
Покрытие кровли – из фальцевой стали и гидроизоляции «Техноэласт Прайм».
Проект здания Гостевого дома

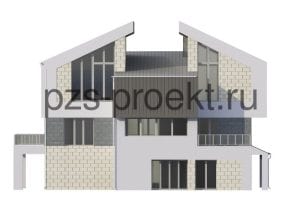

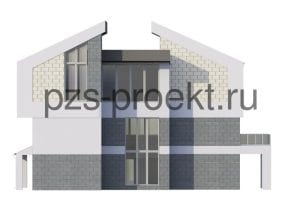

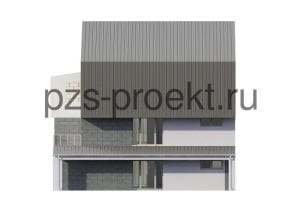

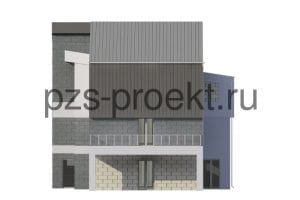

Объемно-планировочное решение предусматривает строительство двухэтажного здания, сложной формы в плане, с мансардным этажом. Размеры здания в крайних осях 13,8x11,4 м, высота здания 13,13 м.

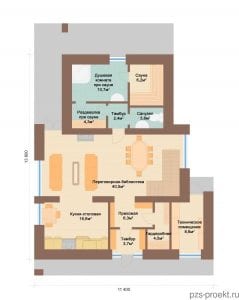

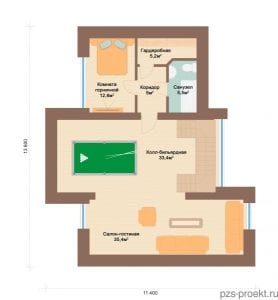

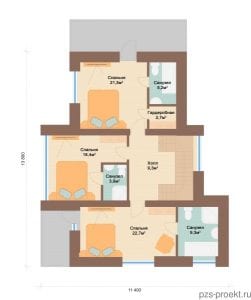

Форма здания обусловлена его основным функциональным назначением и планировкой внутреннего пространства. На первом этаже здания запроектированы прихожая, гардеробная, тамбуры, сауны и раздевалки к ним, кухня-столовая. Пространство второго этажа занято спальнями, с общим холлом и гардеробной. На мансардном этаже располагаются холл-бильярдная, салон-гостиная, комната горничной, санузел.
В конструктивном исполнении здание бескаркасного типа с несущими внутренними и наружными стенами из полнотелого кирпича, толщиной 380 мм. Здание не имеет подземных этажей. Главная конструктивная особенность проекта – это выполнение достаточно сложного в архитектурном плане здания из простых и доступных материалов.
Наша компания на данном объекте выполнила 2 стадии проектирования (Проектная документация и Рабочая документация), в которые вошли следующие разделы:
- АР стадий "П" и "Р" (Архитектурные решения);
- КР стадии "П" (Конструктивные решения);
- ВК стадий "П" и "Р" (Водоснабжение и канализация);
- ВС стадии "П" (Система водоснабжения);
- ОВиК стадий "П" и "Р" (Отопление, вентиляция и кондиционирование);
- ЭОМ стадий "П" и "Р" (Электроснабжение внутреннее);
- АС стадии "Р" (Архитектурно-строительные решения).
Проект сдан в начале 2015 года.
